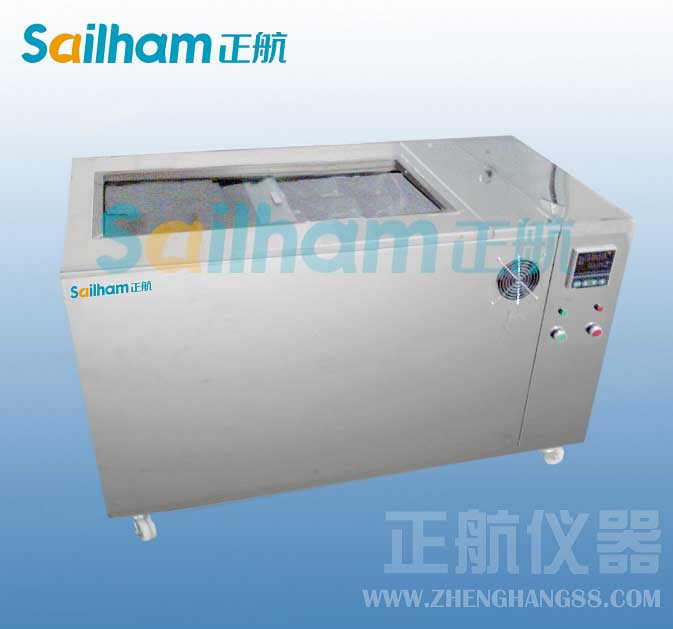

恒溫恒濕箱/老化試驗機氣流組織形式的確定

空調房間常用氣流組織的送風方式按其特點可歸納為側送孔板送風散流器送風條縫送風噴口送風等 孔板送風射流的擴散和混合比較好，射流的混合過程很短，溫差和風速衰減快。


因而工作區的溫度和速度分布相對比較均勻因此，對于區域溫差和工作區風速要求嚴格單位面積風量比較大室溫允許波動范圍較小的空調房間，宜采用孔板送風的方式氣流組織形式為上送下回的方式，送風經過濾器送至吊頂上部的靜壓箱內，再經孔板送入室內，下部采用地板隔柵回風，回風經隔柵地板由回風夾壁回至夾層。


由回風管道接至機組經過計算，孔板需要的開孔面積為1.39 m2，孔板的孔徑為5mm 為了安裝及氣流入口處的擴散，穩壓層的高度不應小于0.2m，因此選取 =0.2m在設計中還應注意，當送冷熱風時，需在穩壓層側面及頂部加保溫措施 此外，穩壓層還要求有良好的氣密性，為了更好的氣流組織，孔板下送方式回風口一般均設置在房間下部。
